结构特点及用途：
本阀为敞开式设计结构，具有重量轻，易维护（密封胶圈更换、电液动装置维护检查、更换、阀门的局部维护均在外部，不影响阀门正常运行），阀门的运动过程、开关状态直观性好，启闭后检查完成状态极为方便，具有封闭式不可替代的优越，缺点是启闭时有少量的煤气外漏。本阀门在设计上吸收了国外插板阀浮动阀板的优点；压紧机构采用齿圈、齿轮、梯形螺纹、丝杆副同步双向压紧。左、右旋梯形螺纹丝杆同步压紧的优点是：起动力矩小，螺纹副自锁性好，阀门密封可靠，板移动采用销齿传动机构，不易积灰，满足了粉尘多、润滑条件差、工作环境恶劣的场合适用。
本阀地面可配置防爆型控制柜，实行现场控制和远距离与PLC系统连接控制，设置距离10米以上。
法兰连接标准：GB/T9115-98
主要性能：
公称压力MPa | 0.05MPa | 0.1 MPa | 0.15 MPa | 0.25 MPa |
密封试验压力MPa | 0.055 MPa | 0.11 MPa | 0.165 MPa | 0.275 MPa |
强度试验压力MPa | 0.075 MPa | 0.15 MPa | 0.225 MPa | 0.375 MPa |
电源电压 | 380V.AC 50HZ | |||
密封材料 | 丁腈橡胶 | 硅橡胶 | 氟橡胶 | 硬密封 |
适用温度 | -20-100℃ | -20-200℃ | -20-300℃ | -20-450℃ |
适用介质 | 空气、煤气、含尘煤气 | |||

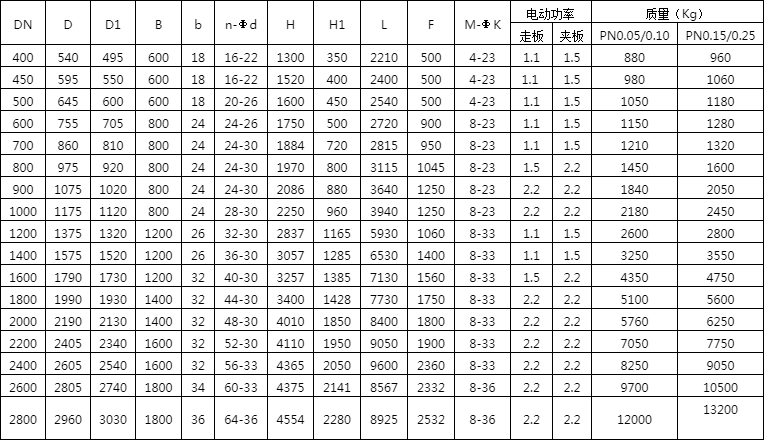

KF941X H-0.5、1.5 1.0、2.5电动敞开式插板阀主要外形及连接尺寸表
