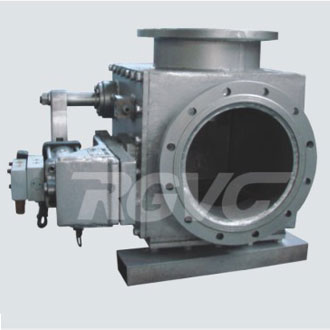

SQ48X-1型三通切换阀(又称:下切换阀),由四通体、阀座、阀塞、阀杆、密封圈等零件组成。阀杆连带阀塞上下运动,实现阀门的启闭。上下阀座上装有硅橡胶密封圈,分别封闭上下两通。
本阀的驱动可采用气缸、油缸、电动推杆等不同的操作方式。阀杆只做直线运动,其行程和推力见注。驱动装置用户自备,也可提出要求做特殊订货处理(由我司采购配置)。
驱动装置:
1、 采用气动驱动装置:气源压力0.35~0.6Mpa
2、 采用油缸气动装置:液压0.8Mpa
主要性能:
公称压力 | 0.25Mpa |
适用温度 | ≤180℃ |
介质压力 | 0.05Mpa |
密封材料 | 硅橡胶 |
启闭时间 | 2~6S |
主要外形尺寸、连接尺寸及质量 单位:mm
公称通径 DN(mm) | 公称压力 PN(MPa) | L | D | D1 | D2 | b | H |
200 | 0.1 | 225 | 375 | 320 | 284 | 20 | 865 |
250 | 0.1 | 225 | 425 | 370 | 330 | 20 | 890 |
300 | 0.1 | 245 | 485 | 430 | 389 | 22 | 1020 |
250 | 0.1 | 265 | 555 | 490 | 448 | 22 | 1100 |
400 | 0.1 | 265 | 620 | 555 | 503 | 24 | 1225 |
450 | 0.1 | 285 | 645 | 600 | 570 | 24 | 1265 |
480 | 0.1 | 285 | 735 | 685 | 650 | 24 | 1320 |
500 | 0.1 | 285 | 755 | 705 | 670 | 26 | 1330 |
550 | 0.1 | 285 | 805 | 755 | 720 | 26 | 1360 |
600 | 0.1 | 285 | 850 | 795 | 745 | 28 | 1385 |
610 | 0.1 | 285 | 860 | 810 | 772 | 28 | 1395 |
650 | 0.1 | 285 | 910 | 830 | 794 | 28 | 1410 |
675 | 0.1 | 300 | 935 | 855 | 789 | 28 | 1425 |
700 | 0.1 | 300 | 980 | 890 | 845 | 30 | 1495 |
800 | 0.1 | 300 | 1075 | 985 | 940 | 30 | 1541 |
900 | 0.1 | 300 | 1190 | 1125 | 1070 | 30 | 1718 |
